Frei nach dem Motto Kleinvieh macht auch Mist habe im Zuge der Überholung eines 2,5l ABT Motors auch gleich noch die Schwallsperre mit Serienteilen verbessert.

Der 20V Sauger hat normal "nur" eine kleine Schwallsperre (siehe Bild)



Schon besser ist die der 20VT Motoren, die eine über die gesamte Länge der Ölwanne haben, aber nur einen Teil abdecken.



Ich habe daher beide Varianten in Kombination verbaut
Die 7A Version hilft gegen Panschen beim Beschleunigung, die Turbo Version bei Schräglage (Kurvenfahrten)

Die 7A Schwallsperre muss dabei allerdings beschnitten werden, da sonst sich die beiden sonst im Wege stehen.

Hier noch ein paar Bilder zur Visualisierung:

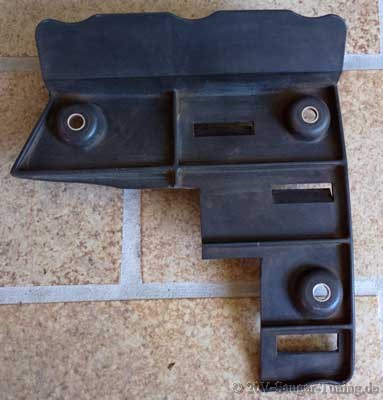

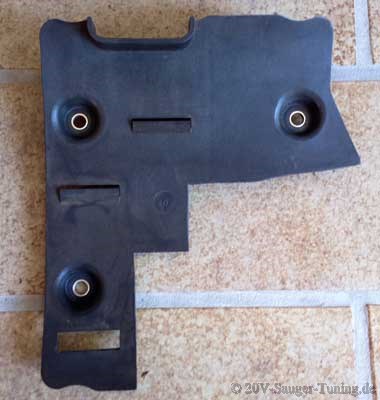

original 7A Schwallsperre bearbeitet:

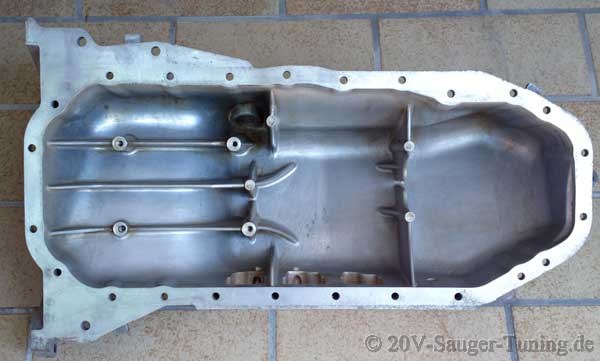

"Nackte" Ölwanne:

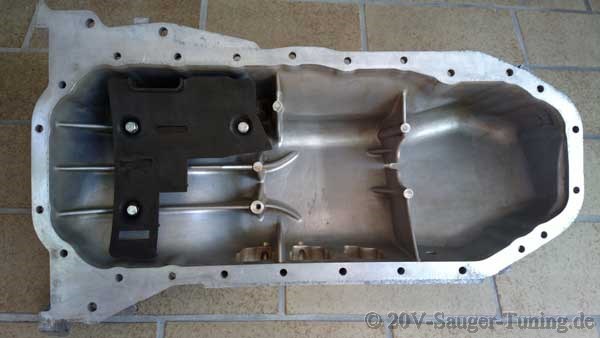

Beschnittene Schwallsperre montiert:

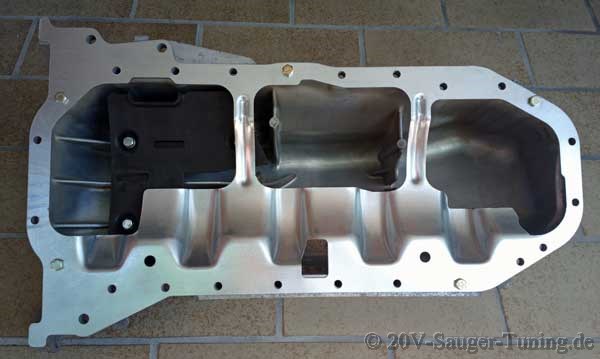

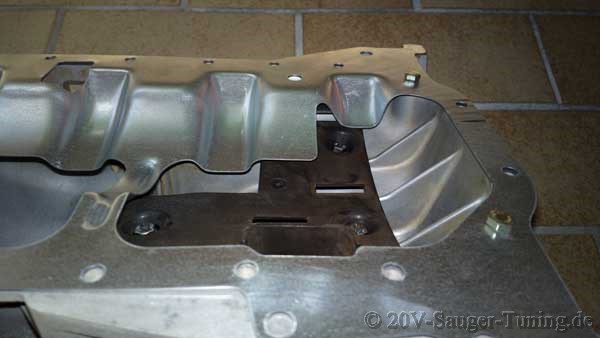

Beide Schwallsperren kombiniert:




Zum Schluss noch die Teilenummern:
7A Schwallsperre: 034 103 623
20VT Schwallsperre: 034 103 623A

Nachtrag:
Benötigte Ölwannendichtung: 074 103 609 F (2 Stück)


Hinweis: Die 20VT Schwallsperre wird in Sandwichprinzip verbaut, sprich zwischen zwei Ölwannendichtungen

PS: Die "Turbo-Version" der Schwallsperre passt von der Freigängigkeit auch problemlos beim größeren Hub beim 2,5l Umbau.

?????
Da muss überhaupt nichts größer gebohrt werden, das paßt 1:1, die Turbos haben die gleiche Ölwanne und die gleichen Schrauben

Wenn überhaupt, dann bräuchtest du wegen der zweiten Dichtung plus Schwallsperre längere Schrauben ist aber wie gesagt NICHT nötig!

Ah jetzt weiß ich was du meinst, ja da hast du recht

Sind dann:
2x 8mm Bohrloch auf 12mm und 2x 10mm Bohrloch auf 14mm
(Flansch Ölwanne zur Getriebeglocke)

Je nach Wahl entweder an der Ölwanne oder an der Getriebeglocke selbst

Zitat von Manuel

---

Wie sieht das mit der originalen "kleinen" Plastiksperre aus, die beim NG an der Schnorchelspitze sitzt?

---

Die kannst du weglassen, dafür hat die Aluwanne ja am Werk schon Rippen verbaut

Der schwarze Schnorchel geht genau bis zum Boden der Ölwanne, wenn der Stab genauso tief geht könnte es passen, sollte er länger sein, geht er später nicht mehr ganz rein.

Zitat von Manuel

---

Ist das gesteckt?

---

Ja
